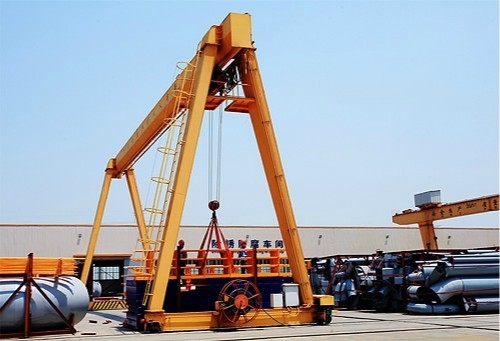

Cẩu giàn nâng điện 3T-32T chống gió cho xây dựng

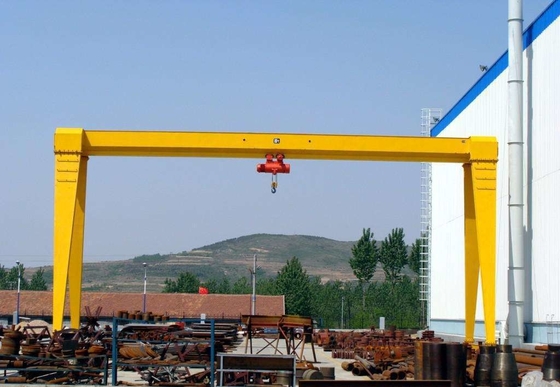

Cần cẩu giàn đơn dầm điện có móc dùng cho ngành xây dựng

Sự miêu tả:

Cầu trục dầm đơn có đặc điểm cấu tạo đơn giản, dễ lắp đặt, trọng lượng nhẹ, chịu gió tốt.Dầm chính chủ yếu là cấu trúc kiểu hộp ray lệch vị trí. Cần trục palăng điện kiểu cổng trục và CD, MD, v.v. trong nhiều loại ứng dụng cần thiết của mô hình, là một loại cần trục palăng cỡ trung và cỡ nhỏ có trục để di chuyển , khả năng nâng phù hợp 3t ~ 32t, phù hợp với nhịp là 12 ~ 35 mét, nhiệt độ điều kiện làm việc - 20 ℃ đến + 40 ℃.

Các tính năng an toàn:

Thiết bị bảo vệ quá tải trọng lượng, Bộ đệm vật liệu polyurethane chịu lực chất lượng cao trong thời gian dài, Công tắc giới hạn hành trình cần cẩu, Chức năng bảo vệ điện áp thấp hơn, Hệ thống dừng khẩn cấp, Hệ thống bảo vệ quá tải hiện tại, v.v.!

Thông số kỹ thuật:

1. Cơ chế nâng
- Palăng điện một dầm
- Loại MDG L: Palăng lắp bên có càng cua
2. Driven Bogie và Ground End Beam
- Bánh xe mặt bích rèn
- Loại dầm hộp hàn cứng
- bố cục nhỏ gọn

3. Tay lái chính và chân
- Dầm chính và 4 chân là loại hàn hộp
- Chất liệu: thép cacbon chất lượng cao Q235B hoặc Q355B
- Dầm chính liên kết bằng bu lông cường độ.
- Kiểm tra mối hàn bằng chụp Xquang hoặc siêu âm;
- Độ võng thiết kế ≤1 / 800 của nhịp
4. Kiểm soát
- Kiểm soát cabin
- Điều khiển mặt dây chuyền
- Kiểm soát không dây
5. Bộ phận điện
- Nguồn điện dẫn
- Tất cả chuyển động của cầu trục là độc lập và có thể chạy đồng thời.
- Mức độ bảo vệ IP55
- Các thành phần được định vị theo cách thân thiện với bảo trì và toàn bộ bố cục cung cấp khả năng bảo vệ tốt
- Dây phao được treo trên yên cáp, cố định vào xe đẩy cáp, chạy theo rãnh chữ C mạ kẽm.
6. Vẽ tranh
- bảo vệ chống ăn mòn thông qua việc loại bỏ rỉ sét bằng phương pháp phun cơ khí Sa2.5
- Sơn phủ lớp epoxy 30 micron đầu tiên
- Sơn phủ lớp epoxy 30 micron thứ hai
- Lớp phủ thứ ba bằng polyurethane 40 micron
- Độ dày trung bình: khoảng 100 micron
- Màu sắc: Đỏ hoặc cam theo yêu cầu

Cách chọn:

1. Lựa chọn giàn cẩu
Tuân thủ các quy định liên quan của GB / T14406-1993 và GB5905-86 đối với cần trục giàn chung.
Trong trường hợp bình thường, sức nâng dưới 50 tấn, nhịp dưới 35m và không có yêu cầu đặc biệt nào về sử dụng thì nên chọn loại dầm chính đơn.Nếu yêu cầu chiều rộng của chân giàn lớn, tốc độ làm việc cao, thường xuyên nâng hạ những vật nặng và dài thì nên chọn cầu trục dầm đôi.

2. Chiều dài nhịp và công xôn
Nhịp của giàn cẩu là một yếu tố quan trọng ảnh hưởng đến chất lượng của bản thân cầu trục.Trong lựa chọn, nhịp cần được giảm thiểu với tiền đề đáp ứng các điều kiện sử dụng thiết bị và đáp ứng các tiêu chuẩn loạt nhịp.

3. Nguyên tắc xác định chiều dài cơ sở
(a) Nó có thể đáp ứng các yêu cầu ổn định của giàn dọc theo hướng của đường ray cần trục;
(b) Kích thước tổng thể của hàng hóa phải có thể đi xuyên qua khung thép phẳng của các bệ ngoài một cách thuận lợi;
(c) Lưu ý rằng chiều dài cơ sở B tỷ lệ với nhịp S. Nói chung, chiều dài cơ sở B = (1 / 4-1 / 6) S.

4. Kích thước khoảng cách cần cẩu giàn được xác định
Trong quá trình làm việc, giữa các kích thước bên ngoài của giàn cẩu cần có một khoảng không gian nhất định và lối đi của hàng hóa và phương tiện vận tải trong bãi để thuận tiện cho hoạt động xếp dỡ.Khi xếp dỡ trong nhịp, xe vận chuyển chung cần giữ khoảng cách trên 0,7m so với chân cửa.Khi máy rải không hoạt động cần có khoảng cách trên 0,5m với xe vận chuyển, khi hàng qua các chân cửa phải có khoảng cách trên 0,5m.
